RPC蓋板塑料模具平面設計PDF圖下載

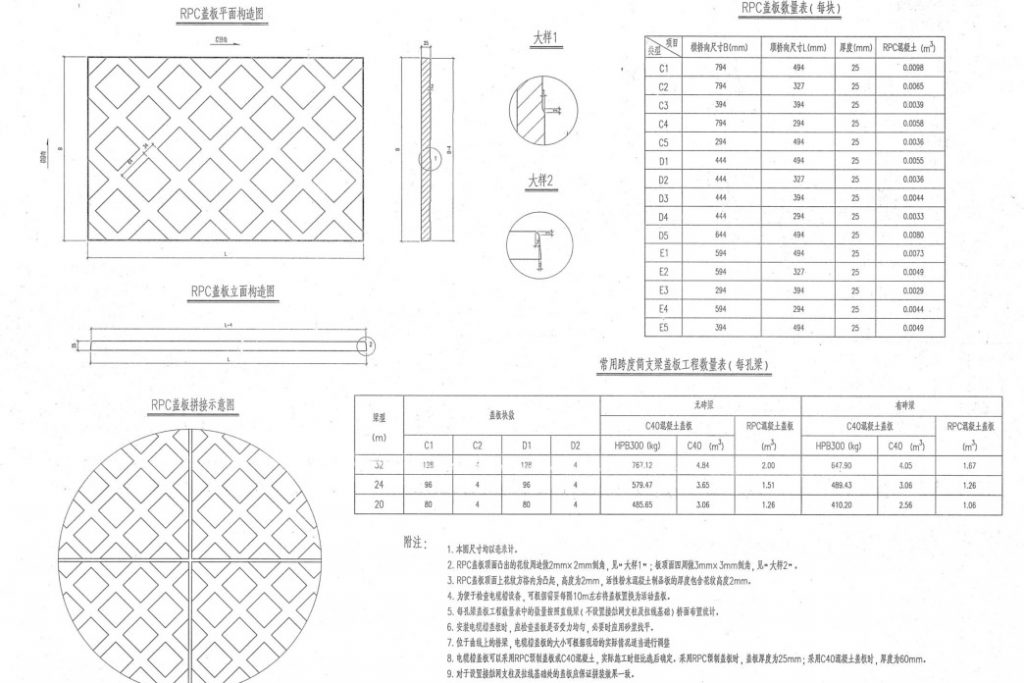

圖中所述為時速350公里高速鐵路常用跨度梁橋面附屬設施，主要內容為RPC蓋板塑料模具及所制水泥預制件平面構造和施工數量表。其中RPC蓋板主要以菱形花紋圖案設計，涉及相關型號有：C1、C2、C3、C4、C5、D1、D2、D3、D4、D5、E1、E2、E3、E4、E5等多個型號的塑料RPC蓋板模具。



附注內容：

1. 本圖尺寸均以毫米計算。
2. RPC蓋板頂面凸出的花紋周邊做2毫米X2毫米倒角，見“大樣1”；板頂面四周做3毫米X3毫米倒角，見“大樣2”，這就要求在加工RPC蓋板塑料模具前注意對于鋼制模具處理。
3. RPC蓋板塑料模具頂面上花紋菱形方格內為凸起，高度為2MM，活性粉末混凝土水泥RPC蓋板的厚度包含花紋高度2MM。
4. 為便于檢查電纜槽相關設備，可根據需要每隔10米左右將水泥RPC蓋板置換成活動蓋板。
5. 每孔梁蓋板工程數量表中的數量按照直線梁（不設置接觸網支柱及拉線基礎）橋面布置統計。
6. 安裝水泥電纜槽RPC蓋板時，應檢查水泥RPC蓋板是否受力均勻，必要時應用砂漿找平。
7. 位于曲線上的橋梁，電纜槽蓋板的大小可根據現場的實際情況做適當調整。
8. 水泥電纜槽蓋板可以采用RPC蓋板塑料模具預制或C40混凝土，實際施工時經比選后確定，采用RPC預制蓋板時候，蓋板厚度為25毫米；采用C40混凝土蓋板時，厚度為60毫米。
9. 對于設置接觸網蜘蛛及拉線基礎處的蓋板應保證拼裝效果一致。

此圖只限于學習交流，請勿用于商業用途，違者后果自負，PDF文檔下載地址：
http://pan.baidu.com/s/1qYUzSss
